Mesurer la tension électrique

• Quel instrument utilise-t-on pour mesurer la valeur d'une tension électrique?

  Un multimètre en position voltmètre

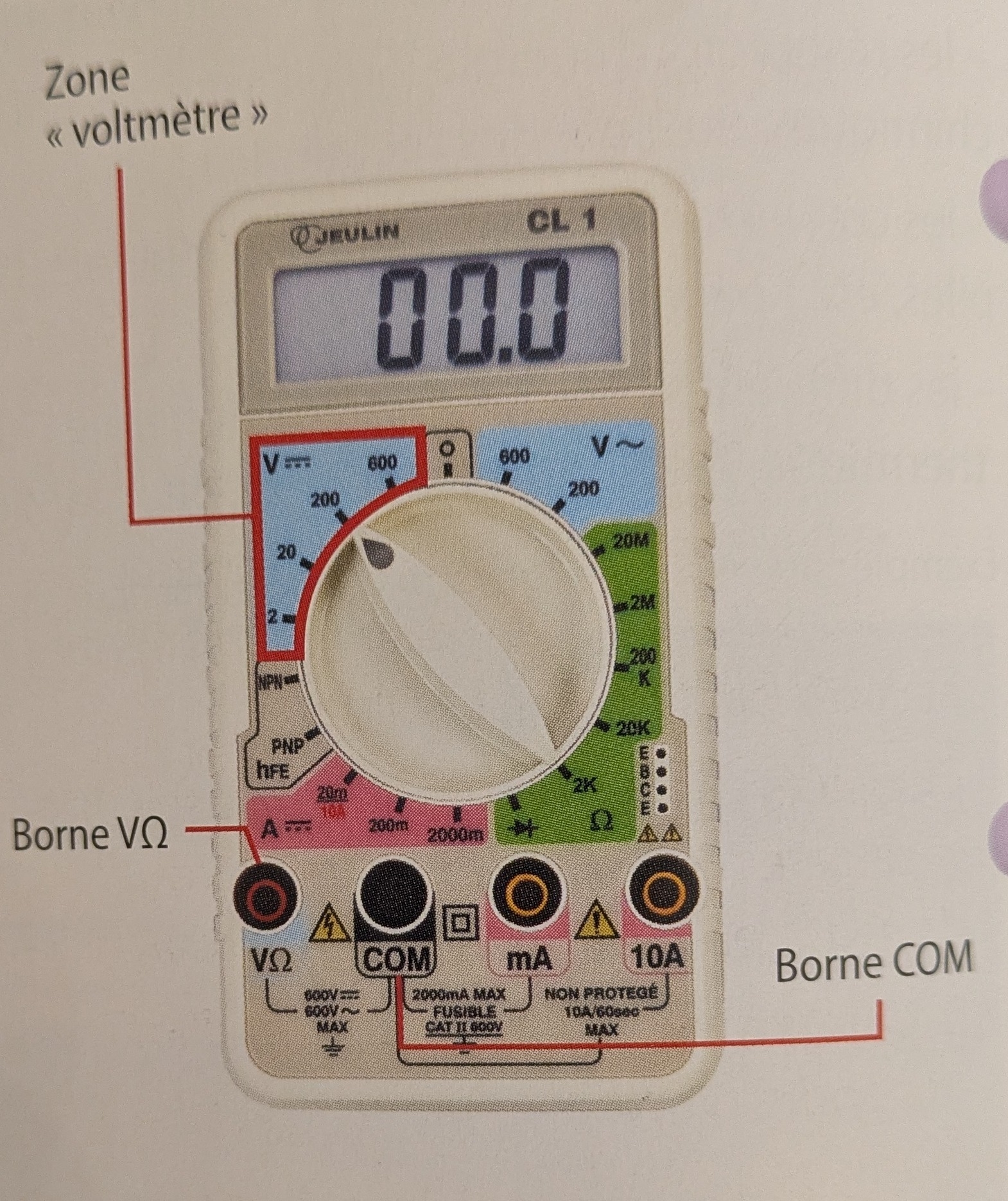

• Dans quelle zone du multimètre doit-on placer le sélecteur pour mesurer une tension?

  Dans la zone V, en choisissant le plus grand calibre
• Sur quelles bornes du multimètre branche-t-on les fils de connexion pour mesurer une tension?

  Les bornes V et COM

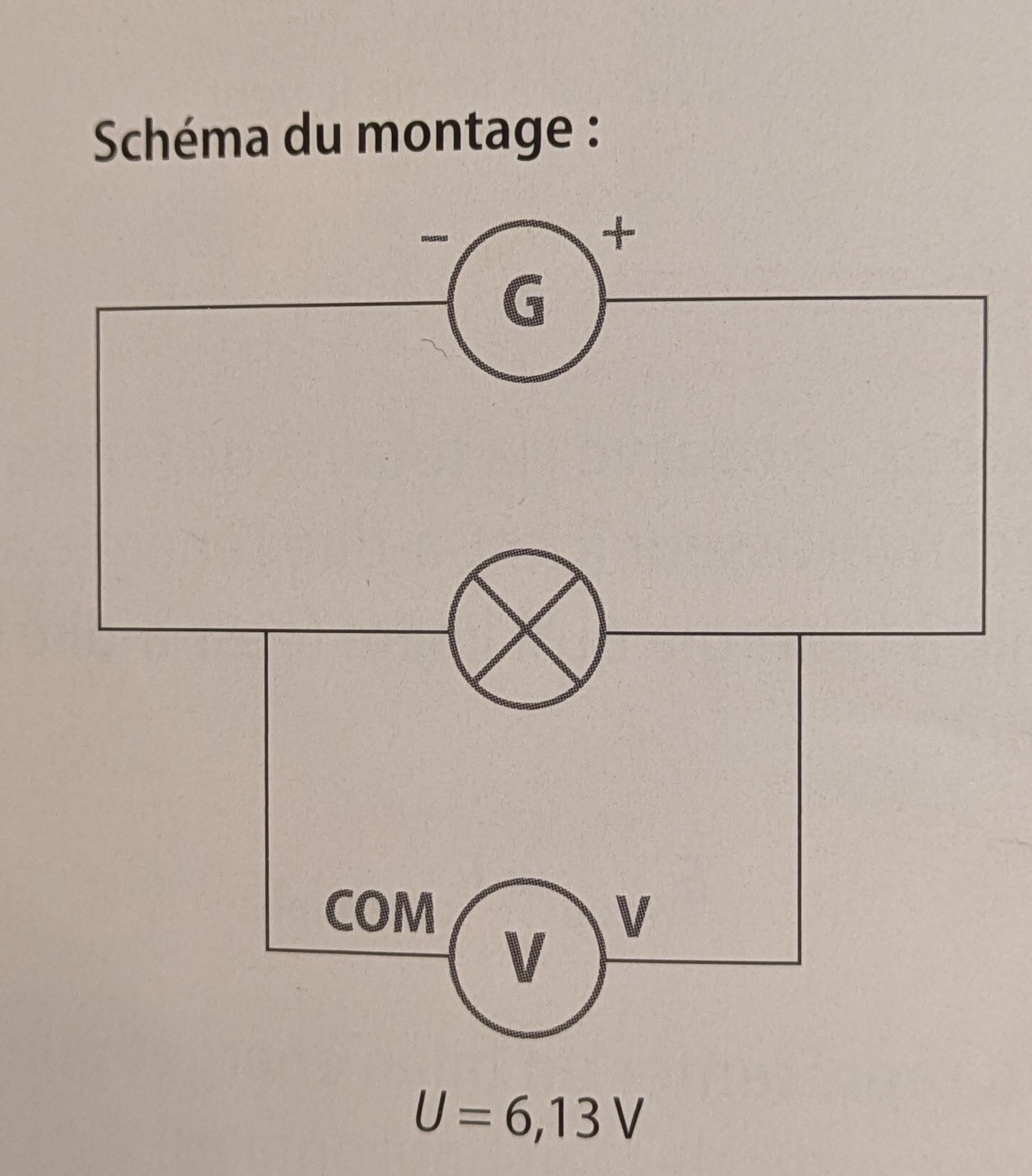

• Comment branche-t-on le voltmètre pour mesurer la tension aux bornes d'un dipôle?


  En dérivation aux bornes du dipôle
• À quoi doit être reliée la borne V lors du branchement du voltmètre en dérivation?

  À la borne d'entrée du courant
• Quelle information importante ne faut-il pas oublier d'indiquer lors de l'expression du résultat d'une mesure de tension?

  L'unité qui peut dépendre du calibre
• Comment obtient-on la mesure la plus précise de la tension?

  Avec le calibre le plus proche, mais supérieur
• Quelles sont les trois règles à respecter lors de la mesure d'une tension?

  • Commencer la mesure avec le plus grand calibre.
  • Brancher le voltmètre en dérivation.
  • Vérifier le sens de branchement si un signe apparaît.
• Que signifie l'affichage du chiffre 1 sur l'écran du multimètre?

  Qu'il faut utiliser un calibre supérieur
• Que faut-il faire si le calibre initial n'est pas adapté lors de la mesure d'une tension?


  Choisir un calibre mieux adapté en tournant le sélecteur


• À quoi doit être reliée la borne COM lors du branchement du voltmètre en dérivation?


  À la borne de sortie du courant
